工业油烟静电净化系统

   根据国家环境保护和节能减排的要求，我厂根据行业状况，在科研部门的指导下，吸收国内外的工艺和技术，改进升级了圆管式油烟静电净化回收设备。
一、使用范围
    在工业生产制作过程中，均会产生大量的增塑剂（DOP）烟雾及其它一些有害气体，它不仅严重污染了环境，而且对广大人民的身体带来极其的危害，浪费客观的增塑剂（DOP）原料，本设备就是利用静电吸附的原理达到消除有害气体的目的。
二、工作原理
    LZD新型圆管式静电净化设备是利用高压直流下的电晕效电，气体电晕促使油烟雾粒带电，在电场力作用下，雾粒从气体中分离出来的吸附方法，在圆管式静电净化回收塔体，从烟雾中捕集分离和捕捉的不是重力，力不是惯性力而是电场力，这个过程是首先把静电的电荷赋予烟雾颗粒，在足够强的电场力推动下，雾粒很快到达样板圆管壁上，增塑剂（DOP）等工业油烟均会凝聚成液珠，在圆管壁上堆积，在重力的作用下，自由滴入设备的集液槽中，通过阀门收集液体原料，本设备广泛应用于工业油烟的净化治理。
三、设备配置

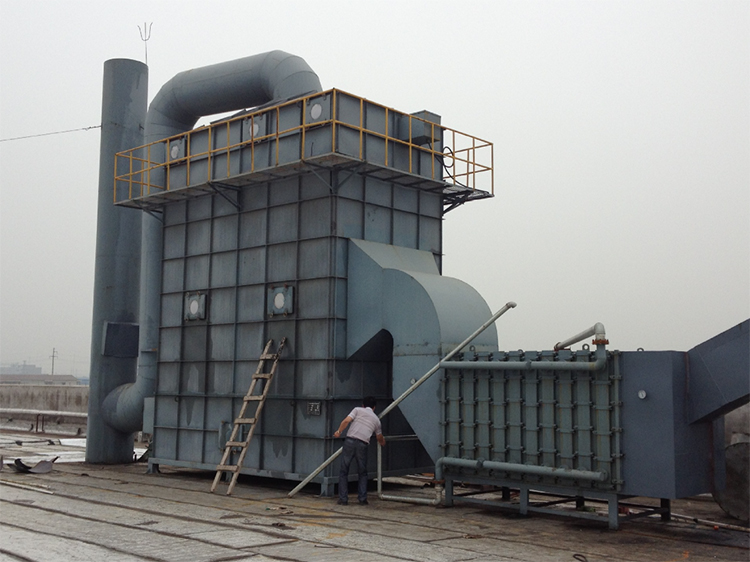

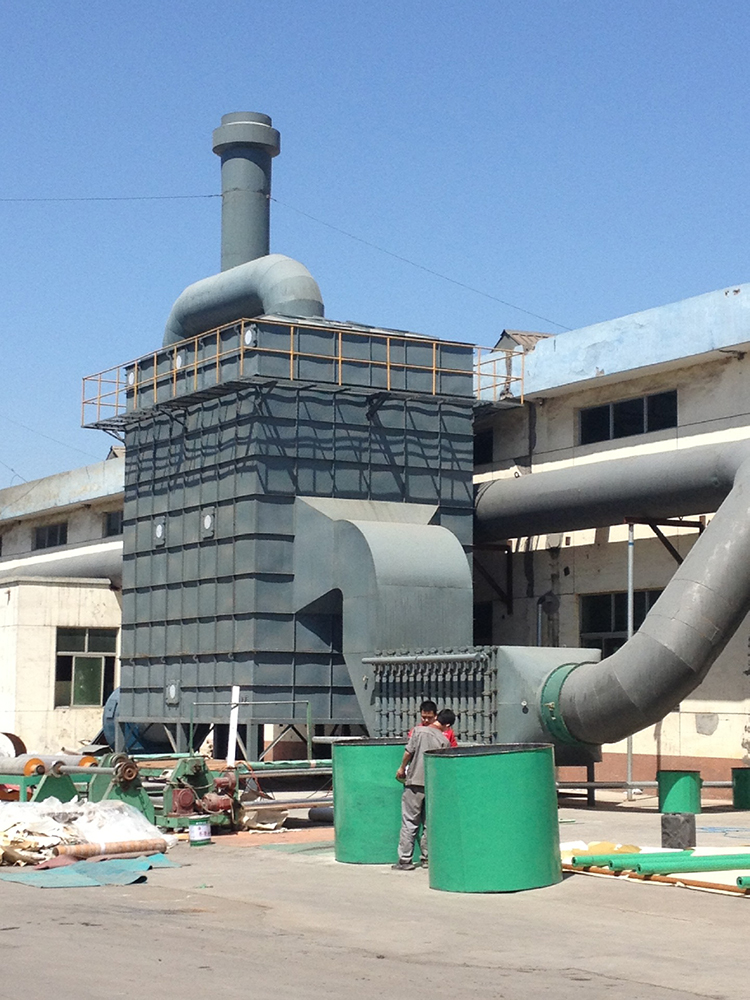

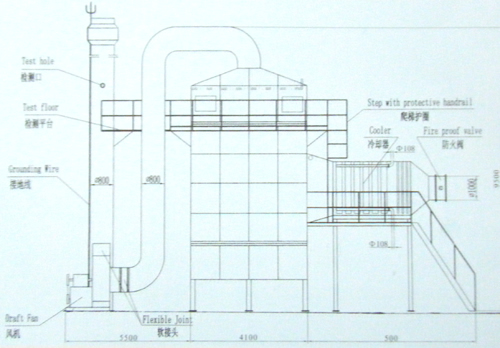

    LZD新型圆管式静电净化回收设备包括：圆管式净化回收塔体，电气控制系统、烟雾冷却器系统、吸风风机系统、排放烟囱及消防系统。
    1、圆管式净化塔根据台湾技术改进由吸附圆管组件、高压电极释放组件、气体导流及均气组件、高压绝缘瓷瓶组件及液体收集组件组成。

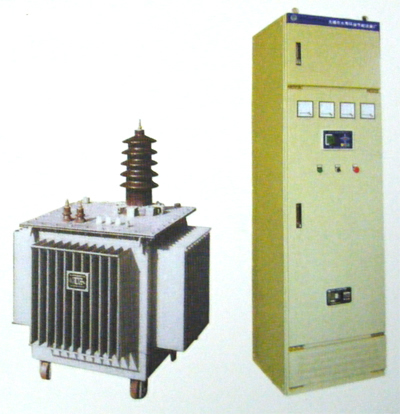

    2、电气控制系统由电气控制柜、高压硅整流变压器、高压电缆组成。
    电气控制的高压电源由二种方法：一种是可控硅移相控制的高压直流电源简称可控硅电源，它是一种“电压源”，其主控量是“电压”。另一种是恒流高压直流电源，简称恒流源。它是一种“电源流”，其主控量是“电流”。恒源流的原理如下：

技术特点
（1）运行稳定，可靠性高，能长期保持净化效率，能承受瞬态及稳态短路。当静电电场产生火花放电时，由于电源输出电流是“恒流”的，电场中的电流不会增加，而电网输入电流却为额定值的10%，确保了电源设备的安全，同时由于“恒流”，使得放电通道自行消失，保护了电晕线和阳极圆管。
（2）运行电压高，并能抑制放电，对机械缺陷不敏感。
（3）电源结构简单，多组L-C采用并联的设计，检修方便，电源故障率低。
（4）有快速过压保护，响应时间≤1ms。
（5）功率因数covΦ≥0.90，节电效果明显。

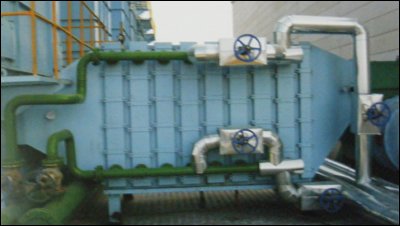

3、烟气冷却器系统，选用多组高效铝翅片式换热片组成，每片下部加轴承滑轮，便于清洗保养，前部加过滤网片，用于阻挡部分布毛垃圾等杂物。温控表用于检测烟雾温度，调整至最佳效率。经过较多厂家实践，冷却系统效率显著。

4、风机吸风系统：根据厂家和生产线要求，选配高品质风机，同时可选配变频器控制风量，达到节能减排，降低能耗目的。
5、排放烟囱根据当地环保要求及生产线排风量选定配置。
6、消防系统：由两部分组成，第一选用180℃熔点的防火阀装置于风管，静电净化设备的前部，用于生产线烟雾超温时切断风道及电气控制系统，达到保证静电净化设备的安全性。第二，选用温控报警，自动喷淋灭火装置，达到消防要求。

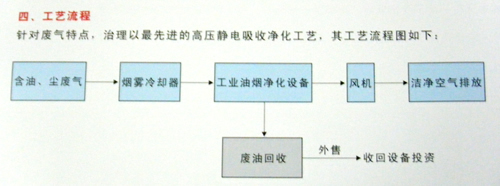

四、工艺流程
针对废气特点，治理以最先进的高压静电吸收净化工艺，其工艺流程图如下：
