    为适应我国环境保护的要求，无锡市水秀环保节能设备厂根据橡塑行业厂家要求在科研部门指导下，改进研制了LZD型WZD、WBD-已型PVC增塑剂静电净化装置。
一、工作原理：
    在生产人造革、地板革、壁纸、塑料窗纱。输送带等PVC制品的过程中，会产生大量的增塑剂烟雾和其他一些有害烟气不仅严重地污染环境，而且对周围居民及生产工人的身体健康也有一定的危害。本装置就是利用静电除尘的原理来达到消除这些有害烟气的一种新型除尘设备，其工作原理如下：
    在静电净化装置中，用以从含尘气体（雾）中捕集分离尘粒的作用既不是重力，也不是惯性力，而是电的吸引力。这个过程首先是把静电荷赋予尘粒，当尘粒以足够的电荷而在电场中流动时，作用的电吸引力使颗粒在与气流流动垂直方向移向符号相反的被称为沉降极的电极，颗粒就被捕集分离于这个电极上。如果被捕集分离的颗粒的液珠，则由重力作用而流入器底液斗中。PVC增塑剂静电净化装置所捕集底颗粒就是属于这种液珠状的。
二、结构：

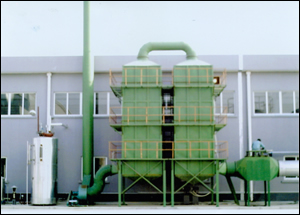

（一）LZD型WZD型静电净化装置：
    本装置包括：净化装置本体，予过滤器、高压硅整流变压器及电器控制箱等部件。
    1、净化装置本体由放电极，极板式集尘装置，均气板，集液斗等部件组成；
    2、予过滤器采用不锈钢丝或铝板网，用于阻挡一部分生产过程中所产生的布毛垃圾等，使之不进入电场而影响电场的正常工作，并且也可回收一些增塑剂；
    3、高压硅整流变压器：其型式是油浸自冷式。采用硅整流变压器，具有耗电少、重量轻、体积小整流效率高等优点，因而可节约材料，降低成本；
    4、电气控制箱：有手控和自控两种功能，自控系统以电场内火花击穿为信号实现自动跟踪控制，能自动上升电压，闪络后电压自动下降，具有自动稳流，欠压延时等保护调整电压的性能，通过电压上升率和下降幅值来控制火花放电频次，从而使净化装置电场经常保持最佳工作状态。
(二）WBD-Z型静电净化装置:
    本装置为PVC薄膜生产线和PVC硬片生产线而设计的，它是一种新型的组合式静电净化装置，组合箱的多少取决于系统风量的大小，该装置结构紧凑布置合理，使用户维护方便，并可不停产进行检修。
    本装置由净化箱，前后进出风罩、电控箱等部分组成。
净化箱是本净化装置的心脏部分，内装过滤网，二个电场、集尘抽斗和高压电控室。每个净化箱均为独立的电场，切断一个净化箱的电场，其他净化箱照常工作，因而出现故障即可单独检修。高压电控箱装在密封门上，结构紧凑检修方便。进风罩内装有二道均气板，使进入净化箱的气流均匀，改善其工作状况，提高净化效率。
三、产品型号及技术数据：

序号	型号		LZD-5	LZD-10	LZD-20	WZD-5	WZD-10	WZD-20	WBD-Z-12	WBD-Z-16
序号	指标		LZD-5	LZD-10	LZD-20	WZD-5	WZD-10	WZD-20	WBD-Z-12	WBD-Z-16
1	处理风量（m³/时）		5000	10000	20000	5000	10000	20000	20000	30000
2	入口浓度（毫克/标米³）		<1000	<1000	<1000	<1000	<1000	<1000	<50	<50
3	进口烟气温度（℃）		<50	<50	<50	<50	<50	<50	<50	<50
4	电场风速（米/秒）		1.2	1.2	1.2	1.2	1.2	1.2	2	2
5	烟气在电场内压力		正压	正压	正压	负压	负压	负压	负压	负压
6	净化效率（％）		95	95	95	95	95	95	85－90	85－90
7	直流	电压（KV）	35－40	35－40	35－40	35－40	35－40	35－40	12	12
7	直流	电流（mA)	45－60	45－30	85－110	45－60	45－60	85－110	100	120
8	外形尺寸（长×宽×高）不包括烟囱高度		3100 ×2850 ×7500	3600 ×3200 ×9000	4850 ×3480 ×10000	6500 ×1950 ×2500	6500 ×2600 ×2500	6500 ×2600 ×4500	5200 ×4500 ×3100	5200 ×4500 ×3800
9	进口尺寸		1000×250	1500×400	3200×400×	Φ560	Φ650	Φ900	700×700	900×900
备注			价格面议

四、使用和维护：
    本装置结构可靠，使用方便，除电控室应有专门人员操作维护外，本体部分均为定期保护（电控部分使用维护详见电控使用说明书）。
五、洽谈订货业务须知：
    1、产生烟尘的设备名称、型号、容量；
    2、排出气体量及温度；
    3、烟气成份；
    4、进入静电净化装置的含尘浓度和希望排出的含尘浓度；
    5、允许安装面积。
六、为您服务项目：
    1、产品实行三包，代办托运，信守合同，交货及时；
    2、本厂除生产上述产品外，还提供设计，制造符合用户特殊要求的其他型式静电除尘器。
